Mätning och tillståndskontroll av högspänningsbrytare är ett av Programmas
specialområden.
Här har vi sedan länge både utvecklat och tillverkat olika typer av utrustning.

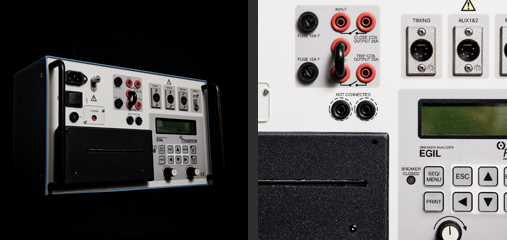

Som ett naturligt komplement till detta sortiment finns nu även brytaranalysatorn
EGIL.
EGIL tar upp erfarenheterna från det större instrumentet TM1600/MA61 och
används i första hand för provning av distributionsbrytare.

EGIL är lika mångsidig, men mindre och enklare uppbyggd och ett mycket prisvärt
alternativ för mindre elverk. Dessutom är den ett utmärkt kompletteringsinstrument
för underhållsavdelningen hos större kraftbolag. EGIL är konstruerad för att
mäta på brytare med en huvudkontakt per fas.
De tre tidkanalerna är sammankopplade på en sida.
Parallella kontakter med förinkopplingsmotstånd registreras och presenteras
samtidigt.
Två separata tidkanaler finns för mätning av hjälpkontakter.
För att förenkla uppkoppling mot brytare, levereras instrumentet med multikablar
för både huvud- och hjälpkontakter.

Spolströmmar mäts automatiskt och presenteras tillsammans med
övriga mätvärden på den inbyggda skrivaren eller i teckenfönstret direkt efter
mätningen.
Instrumentet är enkelt att använda och det inbyggda sekvensverket
ställer in sig automatiskt för nästa manöver av brytaren.
Den analoga kanalen (option) är främst tänkt för rörelsemätning men kan
användas för många andra ändamål.

Alla menyval som hör till denna kanal är dolda om kanalen ej monterats.
Brytaranalysatorn EGIL kan också utrustas med datoranslutning (option).
Anslutningen är en förutsättning för kommunikation med brytaranalysprogrammet
CABA Win.
